ecoheat Vitrea - Montaggio e installazione

1. Sicurezza

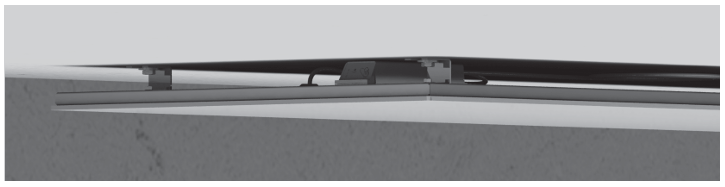

1.2 Istruzioni di sicurezza per l'installazione a soffitto e istruzioni per il fissaggio dei portabicchieri

L'installazione a soffitto di riscaldatori in vetro senza l'uso di supporti in vetro è severamente vietata! Il produttore non si assume alcuna responsabilità per la sicurezza in caso di utilizzo improprio o non previsto.

Accessori

Set di supporti per riscaldatori angolari in vetro composto da 2x supporti per vetro bianco e 2x viti di foratura.

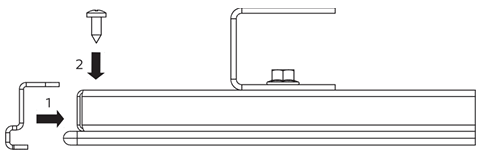

Montaggio del portabicchieri sul riscaldamento del vetro rettangolare

Fissare il portabicchieri uno di fronte all'altro.
Avvitare il portavetro direttamente alla parete posteriore con le viti autofilettanti.

In alternativa, è possibile anche preforare (foro ø max. 2,8 mm).

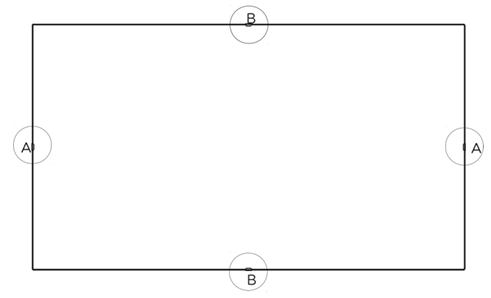

Le posizioni consigliate sono le combinazioni A-A o B-B. In alternativa, è possibile montare entrambe le combinazioni.

2. Informazioni sul prodotto

2.2 Descrizione del prodotto

Il prodotto è un riscaldatore a infrarossi che emette calore sugli oggetti utilizzando le onde infrarosse. Gli oggetti caldi emettono a loro volta calore nell'ambiente circostante.

Il prodotto deve essere utilizzato in combinazione con il termostato radio ecoheat Sensus.

Il prodotto è adatto sia per il montaggio a parete che a soffitto. La temperatura massima della superficie a una temperatura ambiente di 20 °C è di 110 °C (120 °C per l'installazione a soffitto).

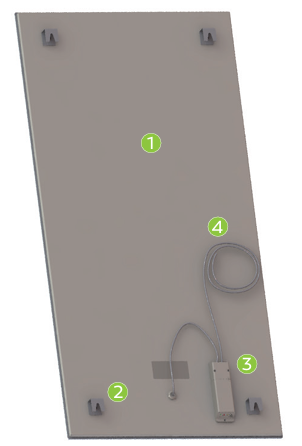

Struttura del prodotto

È possibile vedere il retro di un riscaldatore in formato 120 x 60 cm.

Legenda:

1 Riscaldatore a infrarossi

2 Staffa a muro (staffa a V)

3 Ricevitore radio

4 Spina di rete

Etichettatura CE

La marcatura CE documenta che i prodotti soddisfano i requisiti di base delle direttive pertinenti in base alla targhetta.

3. Montaggio

3.1 Verifica dell'entità della fornitura

Verificare che la fornitura sia completa e non danneggiata.

Quantità	Descrizione
1 pezzo	Riscaldatore a infrarossi con ricevitore preassemblato, cavo di collegamento e staffe da parete (staffe a V).
1 pezzo	Dima di montaggio.
1 pezzo	Set di fissaggio standard.
1 pezzo	Di istruzioni per l'installazione e l'uso.

3.2 Dimensioni

3.3 Sito di installazione

Non installare il prodotto direttamente sotto una presa di corrente.
Non installare il prodotto in ambienti con eccessiva umidità.
Non installare il prodotto all'esterno di locali chiusi o in ambienti esposti all'acqua o all'umidità, ad esempio piscine.
Non installare il prodotto o la presa di collegamento con i cavi nelle zone di protezione 1 e 2 dei locali umidi.
Assicurarsi che la temperatura ambiente sia di almeno 17 °C e mantenere puliti i pavimenti e i radiatori per evitare depositi di polvere nera (effetto nebbia).

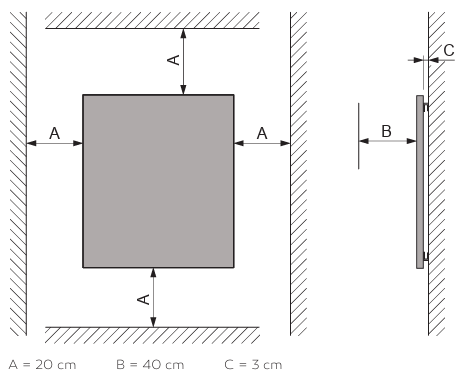

3.4 Mindestabstände

Non scendere al di sotto della distanza minima (C) tra la parete posteriore e il soffitto/parete, specificata dalle staffe di montaggio (staffe a V).
Assicurarsi che sia possibile una circolazione d'aria continua tra la parete posteriore e il soffitto/parete.
In generale, mantenere una distanza minima di 60 cm in tutte le direzioni dalle aree con classi IP 65/67.

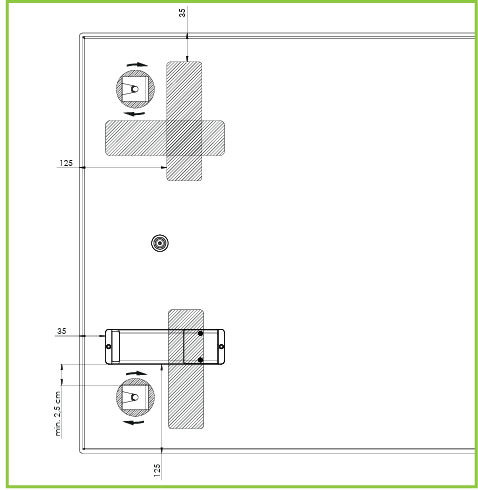

3.5 Posizionamento del ricevitore

Il ricevitore può essere posizionato solo sul bordo dell'impianto di riscaldamento o fissato al soffitto.

ATTENZIONE: NON COLLOCARE AL CENTRO DEL PANNELLO POSTERIORE DEL RISCALDATORE! RISCHIO DI SURRISCALDAMENTO!

Rimuovere la pellicola protettiva dal nastro adesivo sul retro del ricevitore radio.
Fissare il radioricevitore sul retro del riscaldatore a infrarossi in una delle quattro posizioni indicate.
Assicurarsi che il lato in cui si trova l'elemento di comando sia rivolto verso l'esterno, in modo che il radioricevitore possa essere azionato dopo l'installazione del riscaldatore.
Assicurarsi che vi sia una distanza di almeno 2,5 cm dalle staffe a V, in modo da poterle ruotare durante l'installazione del riscaldatore.
Premere sul ricevitore radio e assicurarsi che sia completamente aderente al retro.

3.6 Installazione del riscaldatore

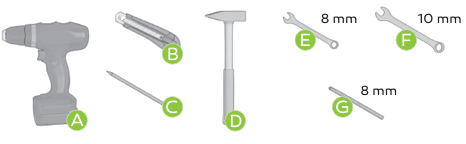

Strumento consigliato	A Trapano elettrico a percussione o avvitatore a batteria B Taglierino o coltello per tappeti C Matita o biro D Martello E Chiave con larghezza di 8 mm su tutta la superficie (ganascia o anello) F Chiave con larghezza di 10 mm su tutta la superficie (ganascia o anello) G Punta da trapano da 8 mm adatta al materiale della parete o del soffitto
Dima di montaggio	Utilizzare la dima di montaggio allegata per determinare la posizione dei fori per il montaggio del prodotto a parete o a soffitto. Assicurarsi di rispettare i requisiti relativi al luogo di installazione e le distanze minime richieste (vedere punto 3.4). Per il montaggio a parete, si consiglia di utilizzare una livella a bolla d'aria per garantire una posizione di montaggio verticale.

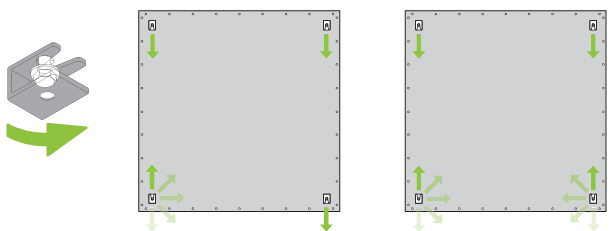

Montaggio	1. praticare innanzitutto i fori necessari nelle posizioni precedentemente segnate, utilizzando una punta da 8 mm adatta al materiale della parete o del soffitto. Per i riscaldatori di lunghezza massima di 120 cm, praticare 4 fori. Per riscaldatori di lunghezza superiore a 150 cm, praticare 6 fori. Il numero di fori è specificato anche nella dima di foratura fornita. Assicurarsi che i fori siano posizionati correttamente per un'installazione ottimale delle staffe a muro (staffe a V) da avvitare successivamente.

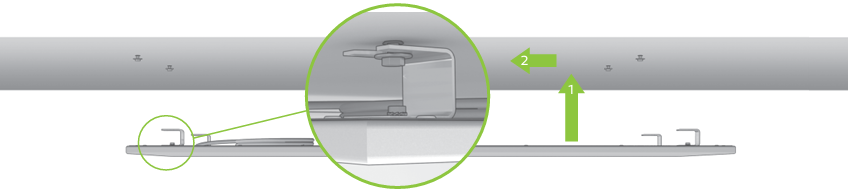

	Utilizzare i tasselli in dotazione (se adatti al materiale della parete o del soffitto), le viti a testa cilindrica e le rondelle del “set di fissaggio standard” fornito con il riscaldatore - come mostrato a sinistra. 2. inserire i tasselli nei fori (se necessario con un martello) e avvitare le viti con le rondelle con una chiave da 10 mm. Non serrare completamente le viti. Lasciare uno spazio di 4 mm tra la rondella e la parete o il soffitto. 3. Verificare che tutte le staffe a parete (staffe a V) del riscaldatore siano rivolte in un'unica direzione rispetto all'apertura. In caso contrario, allineare le staffe a V uniformemente in una direzione. Quale sia la direzione è irrilevante.
