ecoheat Aura - Montaggio e installazione


2. Informazioni sul prodotto
2.2 Descrizione del prodotto
Il prodotto è un riscaldatore a infrarossi che emette calore agli oggetti tramite onde infrarosse.
Gli oggetti riscaldati rilasciano poi calore nell‘ambiente circostante. Il prodotto dovrebbe essere utilizzato in combinazione con il termostato senza f i lo ecoheat Sensus.

Il prodotto è adatto sia per il montaggio a parete che a so  tto. La temperatura massima della superfi cie a una temperatura ambiente di 20 °C è di: 110 °C (115 °C in caso di montaggio a sotto).

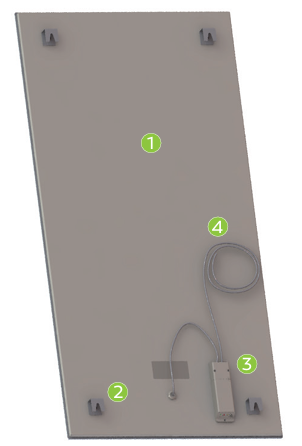

Struttura del prodotto
Si vede il retro di un riscaldatore con formato 120 x 60 cm.

Legenda:

1 Riscaldatore a infrarossi
2 Supporto a parete (supporto a V)
3 Ricevitore wireless
4 Spina di alimentazione
Marcatura CE
La marcatura CE certifi ca che i prodotti, come indicato sulla targhetta, soddisfano i requisiti fondamentali delle normative applicabili.
3 Montaggio
3.1 Controllare la portata della consegna
Verifi care il contenuto della confezione per assicurarsi che sia completo e integro.


QuantitàDescrizione
1 pezzo
Riscaldatore a infrarossi con ricevitore preassemblato, cavo di collegamento e supporti a parete (supporto a V).
1 pezzo
Maschera di montaggio.
1 pezzo
Kit di fi ssaggio standard.
1 pezzo
Istruzioni per l'installazione e l'uso.

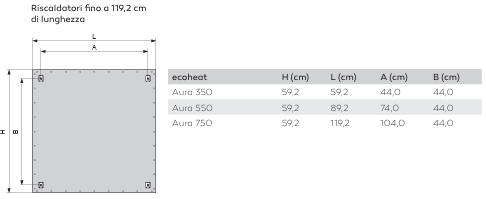

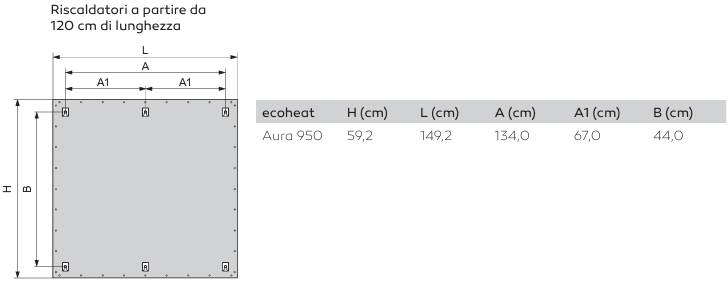

3.2 Dimensioni
3.3 Posizione di installazione
  • Non installare il prodotto direttamente al di sotto di una presa a muro.
  • Non installare il prodotto in ambienti con umidità eccessiva.
  • Non installare il prodotto all‘esterno di ambienti chiusi o in luoghi esposti a acqua o umidità, come piscine.

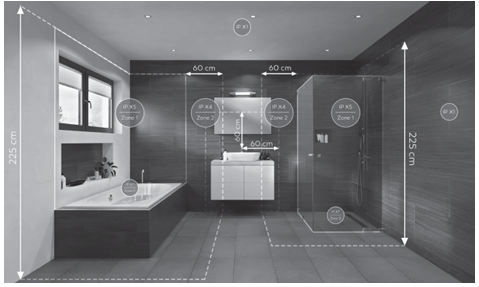

  • Installare il prodotto e la sua presa di collegamento con cavi al di fuori delle zone di protezione 0, 1 e 2 dei locali umidi.
  • Assicurarsi che la temperatura ambiente sia almeno di 17 °C e mantenere i pavimenti e i radiatori puliti per evitare la formazione di polvere nera (e etto fogging).

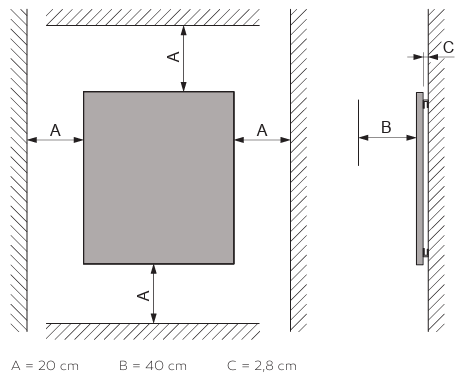

3.4 Distanze minime

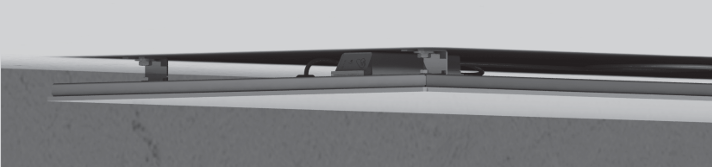

  • Non ridurre la distanza minima (C) tra il retro del prodotto e il so  tto/ parete, come indicato dai supporti a V.
  • Assicurarsi che ci sia una circolazione continua dell‘aria tra il retro del prodotto e il so  tto/parete.
  • Mantenere una distanza minima di 60 cm in tutte le direzioni dalle aree con classi di protezione IP 44/65/67.

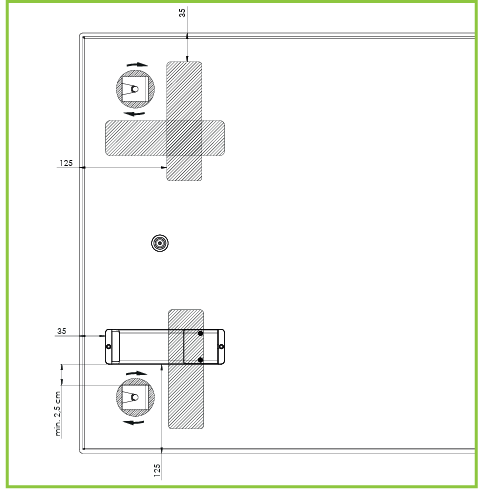

3.5 Posizionamento del ricevitore
Il ricevitore può essere posizionato solo sul bordo dell'impianto di riscaldamento o fissato al soffitto.


ATTENZIONE: NON COLLOCARE AL CENTRO DEL PANNELLO POSTERIORE DEL RISCALDATORE! RISCHIO DI SURRISCALDAMENTO!


  • Rimuovere la pellicola protettiva dal nastro adesivo sul retro del radioricevitore.
  • Fissare il radioricevitore sul retro del riscaldatore a infrarossi in una delle quattro posizioni indicate.
  • Assicurarsi che il lato in cui si trova l'elemento di comando sia rivolto verso l'esterno, in modo che il radioricevitore possa essere azionato dopo l'installazione del riscaldatore.
  • Assicurarsi che vi sia una distanza di almeno 2,5 cm dalle staffe a V per poterle ruotare durante l'installazione del riscaldatore.
  • Premere sul ricevitore radio e assicurarsi che sia completamente aderente al retro.
3.6 Installazione del riscaldamento

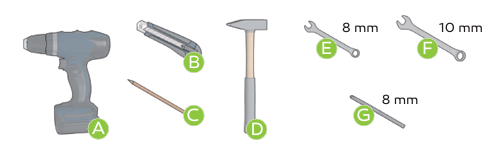

Attrezzi consigliati
A Trapano elettrico o avvitatore a batteria
B Taglierino o coltello da tappezziere
C Matita o penna a sfera
D Martello
E Chiave a bocca da 8 mm (o chiave a rullino)
F Chiave a bocca da 10 mm (o chiave a rullino)
G Punta da trapano da 8 mm adatta al materiale della vostra parete o soffitto.
Maschera di montaggio
  • Utilizzare la maschera di montaggio inclusa per determinare la posizione dei fori di fi ssaggio per l‘installazione del prodotto a parete o al so  tto. Assicurarsi di rispettare i requisiti per il luogo di installazione e le distanze minime richieste (vedere punto 3.4).
  • Per il montaggio a parete, si consiglia di utilizzare una livella per garantire una posizione di montaggio perfettamente verticale.
Montaggio
1 Per prima cosa, praticare i fori necessari con una punta da 8 mm adatta al materiale della vostra parete o soffitto, nelle posizioni precedentemente segnate.

  • Per riscaldatori fi no a 119,2 cm di lunghezza, praticare 4 fori.
  • Per riscaldatori a partire da 120 cm di lunghezza, praticare 6 fori.
Il numero dei fori è indicato anche dalla maschera di foratura fornita. Assicurarsi di posizionare correttamente i fori per un‘installazione ottimale dei supporti a parete (supporti a V) che verranno fi ssati successivamente.
Utilizzare, se compatibili con il materiale della vostra parete o so  tto, i tasselli, le viti e le rondelle inclusi nel „Kit di fi ssaggio standard“ fornito con il riscaldatore, come mostrato a sinistra.
2 Inserire i tasselli nei fori (eventualmente battendo leggermente con un martello) e avvitare le viti con le rondelle utilizzando una chiave da 10 mm. Non stringere completamente le viti. Lasciare uno spazio di 4 mm tra la rondella e la parete o il so  tto.

3 Verifi care se tutti i supporti a parete (supporti a V) del riscaldatore sono  orientati nella stessa direzione. In caso contrario, allineare i supporti a  V in una direzione uniforme. La direzione di orientamento non è rilevante.



Per il montaggio a so  tto, chiedere l‘assistenza di un‘altra persona per il  prossimo passaggio. Fornire, se necessario, una scala.


4 Sollevare il riscaldatore fi no alla posizione di montaggio, in modo che le  aperture dei supporti a V siano allineate con le viti già avvitate a distanza.


5 Far scorrere il riscaldatore lateralmente fi nché le viti non sono completamente inserite nei supporti a V. Prestare attenzione alle rondelle.
6 Bloccare il riscaldatore ruotando i supporti a V di 180º:

Montaggio a parete:
Ruotare un qualsiasi supporto V di 180º.		Montaggio a soffitto:
Ruotare due supporti a V qualsiasi di 180º.

7 Stringere tutte le 8 o 12 viti utilizzando le chiavi da 8 mm e 10 mm. Verifi care che il riscaldatore sia saldamente fi ssato.


Ulteriori informazioni:


Avete ancora domande a cui non è stata data risposta? Nessun problema! Saremo lieti di aiutarvi: contattate ecofort.
