Frage

Das Magnetventil ist leider rausgefallen. Wie baue ich das wieder ein?

Antwort

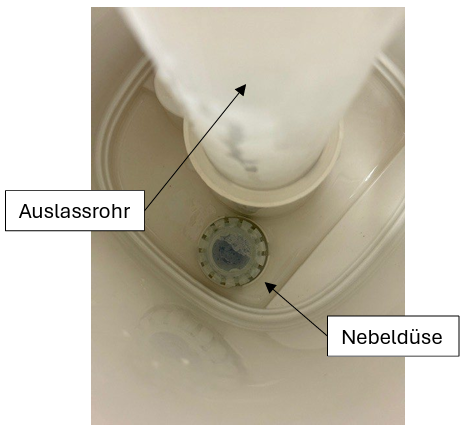

Damit das Magnetventil korrekt montiert werden kann, muss zuerst ausreichend Platz geschaffen werden. Als erstes entfernen Sie die Nebeldüse, diese ist nur aufgesteckt und kann einfach abgezogen werden. Danach muss das Auslassrohr abgenommen werden, um freien Zugang zum Einbauort zu erhalten.

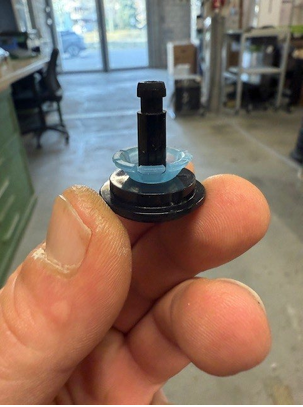

Um das Magnetventil zusammenzubauen, muss die blaue Membrane mit der grossen Öffnung nach oben über den schwarzen Stöpsel geschoben werden. Der schwarze Stöpsel wird von unten in den weissen, runden Plastiksupport eingeführt.

Um das Magnetventil einzubauen, muss das komplett vormontierte Ventil von unten in die dafür vorgesehene Öffnung am Wassertank eingeschoben werden.

Wichtig! Alle 3 Federn müssen vorhanden sein, sonst funktioniert das Ventil nicht zuverlässig.

Das Ende des schwarzen Stöpsels muss innen im Wassertank sichtbar herausragen.

Für den Abschluss der Montage muss die grössere blaue Membrane auf das herausstehende Ende des schwarzen Stöpsels gesteckt werden. Nun kann die Nebeldüse und das Auslassrohr zurück montiert werden.
